Vlan 4 Switch,2 Router

Hello Gan,yang dari tadi nyari solusi dari konfigurasi 4 Switch dan 2 Router.Selamat ya kalian akan dapatkan disini..daripada banyak omong.langsung aja ~ Cekidot -->

Bahan yang dibutuhkan :

1.8 PC
2.4 Switch
3.2 Router
4.Server

Atur dan Sambung Kabel-Kabel nya seperti gambar diatas,supaya lebih mudah.

A.Buka Switch pertama dan konfigurasi seperti berikut :

Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name ronggo
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name idris
Switch(config-vlan)#ex
Switch(config)#int range fa0/1-2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#ex

Switch(config)#int range fa0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#ex

B.Kemudian Switch kedua :

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 30
Switch(config-vlan)#name joko
Switch(config-vlan)#ex
Switch(config)#vlan 40
Switch(config-vlan)#name heru
Switch(config-vlan)#ex
Switch(config)#int range fa0/1-2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#ex

Switch(config)#int range fa0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 40

Switch(config-if-range)#ex

C.Selanjutnya mengatur IP di masing masing PC

untuk vlan 10 = 192.168.10.36/27
192.168.10.36/27

untuk vlan 20 = 192.168.10.66/27
192.168.10.67/27

untuk vlan 30 = 192.168.30.36/28
192.168.30.37/28

untuk vlan 40 = 192.168.40.52/28
192.168.40.53/28

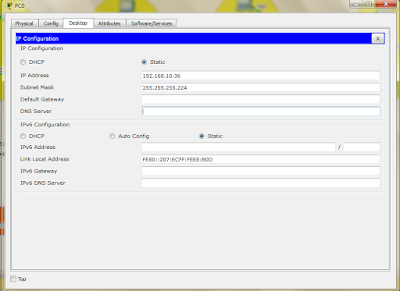

Salah satu contoh gambar IP pada PC.

D.Selanjutnya Konfigurasi Router 1 :

Router(config)#int fa0/1.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.35 255.255.255.224
Router(config-subif)#no shu
Router(config-subif)#ex

Router(config)#int fa0/1.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.10.65 255.255.255.224
Router(config-subif)#no shu

Router(config-subif)#ex

Router(config)#int fa0/0
Router(config)#ip add 192.168.20.65 255.255.255.192
Router(config)#no shu
Router(config)#ex

Router(config)#int fa0/1
Router(config)#ip add 192.168.5.7 255.255.255.128
Router(config)#no shu
Router(config)#ex

E.Selanjutnya Konfigurasi Router 2 :

Router(config)#int fa0/0.30
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip add 192.168.30.35 255.255.255.240
Router(config-subif)#no shu
Router(config-subif)#ex

Router(config)#int fa0/0.40
Router(config-subif)#encapsulation dot1Q 40
Router(config-subif)#ip add 192.168.40.51 255.255.255.240
Router(config-subif)#no shu

Router(config-subif)#ex

Router(config)#int fa0/1
Router(config)#ip add 192.168.5.6 255.255.255.128
Router(config)#no shu
Router(config)#ex

Router(config)#int fa0/0
Router(config)#ip add 192.168.80.11 255.255.255.0
Router(config)#no shu
Router(config)#ex

F.Kemudian Kita akan Konfigurasi Setiap Switch menjadi mode trunk,

TRUNK = Bisa beberapa VLAN — antar switch, switch dg router, buat ngangkut vlan antar switch/router/..

Buka Switch Beikut :

Switch(config)#int fa0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex

Switch(config)#int fa0/2

Switch(config-if)#switchport mode trunk
Switch(config-if)#ex

Switch(config)#int fa0/3

Switch(config-if)#switchport mode trunk
Switch(config-if)#ex

Switch(config)#vlan 10
Switch(config)#ex

Switch(config)#vlan 20
Switch(config)#ex

Switch(config)#vlan 30
Switch(config)#ex

Switch(config)#vlan 40
Switch(config)#ex

Sudah ?

G.Selanjutnya kita akan IP route, Supaya vlan 10,20 bisa terhubung dengan vlan 30,40.

Konfigurasi Router 1,dan konfigurasi seperti berikut :

Router(config)#ip route 192.168.30.32 255.255.255.240 192.168.5.6
Router(config)#ip route 192.168.40.48 255.255.255.240 192.168.5.6

Konfigurasi Router 2 :

Router(config)#ip route 192.168.10.32 255.255.255.224 192.168.5.7
Router(config)#ip route 192.168.10.64 255.255.255.224 192.168.5.7

Router(config)#ip route 192.168.20.64 255.255.255.192 192.168.5.7

H.Langkah Terakhir, Konfigurasi Web Servernya

Buka Servernya dan berikan IP dan Gatewaynya :

Buka Tab Services,dan cobalah ganti di file index,dan kemudian buka DNS untuk mengakses menggunakan domain, Lebih Jelasnya lihat gambar berikut :

I.Jangan Lupa untuk mengecek.

PING dari masing masing komputer,coba ping web server dari komputer menggunakan ip dan domain,kemudian ping dari vlan ke vlan,berikut hasil dari pekerjaan saya :
