Vlan 1 Switch,2 Router Cisco Packet Tracer

Kalian tentunya tidak asing lagi dengan Cisco Packet tracer kan,apalagi yang sudah searching .dan akhirnya sampai disini :v. Saya akan mencoba membuat Vlan menggunakan 2 Switch dan 1 router.Cekidot~

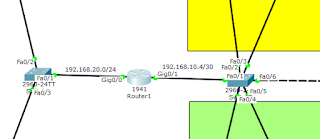

• Pertama buat Bagannya seperti diatas.

Bahan :

1.Router 1941
2.Switch 2960(2)
3.8 PC- PT
4.Server
5.dan satu lagi PC untuk Server

• Kemudian Buka Switch yang pertama dan atur seperti berikut :

Switch 1 :

Switch(config)#vlan 50
Switch(config-vlan)#name ronggo
Switch(config-vlan)#ex
Switch(config)#vlan 60
Switch(config-vlan)#name robert
Switch(config-vlan)#ex

Switch(config)#int range fa0/2-3
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 50


Switch(config)#int range fa0/4-5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 60

NB; LAKUKAN HAL YANG SAMA PADA SWITCH 2

• Selanjutnya isikan IP pada setiap PC.

pc atas dari kiri =
1.192.168.50.130/25
2.192.168.50.131/25
3.192.168.50.132/25
4.192.168.50.133/25

pc bawah dari kiri =
1.192.168.60.66/26
2.192.168.60.67/26
3.192.168.60.68/26
4.192.168.60.69/26


Contoh gambar dari salah satu PC :

Jika sudah semuanya disikan,langkah selanjutnya adalah Setting Router,

• Kemudian jika Sudah setting IP pada masing-masing PC,selanjutnya Setting Router :

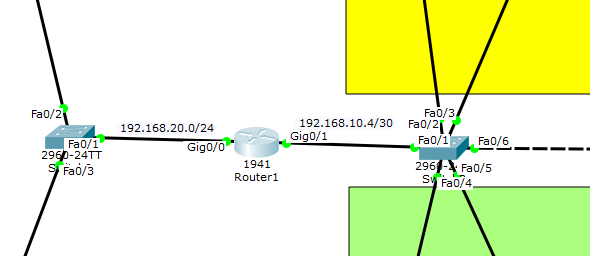

Gig0/1 dengan network 192.168.10.4/30

Gig0/0 dengan network 192.168.20.0/24

atur Gig0/1nya terlebih dahulu :

memberikan IP pada router 0/1,

Router(config)#int gig0/1

Router(config-if)#ip add 192.168.10.5 255.255.255.252

Router(config-if)#no sh

Router(config-if)#ex

kemudian membuat ip untuk vlan 50 dan 60,

Router(config)#int gigabitEthernet 0/1.50
Router(config-subif)#encapsulation dot1Q 50
Router(config-subif)#ip add 192.168.50.129 255.255.255.128
Router(config-subif)#no shu
Router(config-subif)#ex

Router(config)#int gigabitEthernet 0/1.60
Router(config-subif)#encapsulation dot1Q 60
Router(config-subif)#ip add 192.168.60.65 255.255.255.192
Router(config-subif)#no shu
Router(config-subif)#ex

Sudah ? Jika Sudah tambahkan Gateway pada masing masing PC vlan 50 dan Vlan 60 Sesuai yang telah di buat diatas :

• Berikut Contoh Gambar dari salah satu Vlan 50 dan 60 :

Jika Sudah,untuk menguji apakah sudah bisa,Coba Ping di setiap PC Vlan 50 ke Vlan 60.

• Tahap Terakhir,Setting Web Server sederhana dan mudah.
• Atur IPnya terlebih dahulu,deperti gambar berikut:

• Kemudian Buka 'Services' di pilihan Tab,dan edit file 'index.html':

• Kemudian buka PC Server untuk mengeceknya,jangan lupa berikan IP terlebih dahulu pada PC.

• Kemudian Buka Web Server yang berada di dalam Tab Desktop,  dan tuliskan IPnya disana,Lihat Gambar berikut,untuk lebih jelasnya :

Selesai,Selamat Mencoba.
